基于51单片机温度液位自动控制设计

产品介绍视频:

https://v.youku.com/v_show/id_XMjk3NDc2MTIwOA==.html

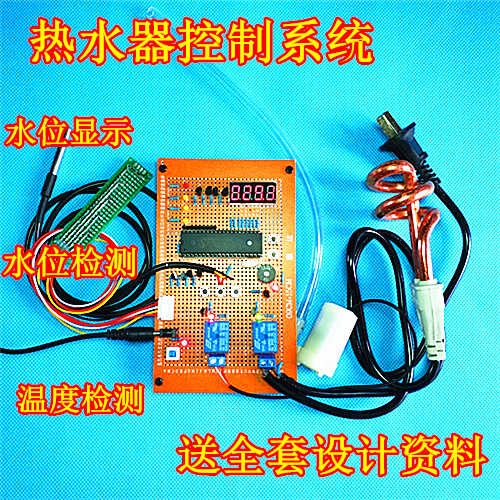

本产品采用单片机+防水18B20温度传感器+数码管+继电器+按键+水位传感器设计而成

按键说明:

     从左边第一个起,设置键、加键、减键

输出方式:两路继电器输出,可用于控制抽水泵和加热器;

声明:上面设计的套餐中都是不含加热器和水泵。加热器和水泵需要另外单独购买,上面有购买选项,需要的话可以加入购物车中一起拍下付款;

单片机型号:STC89C52/51、AT89C52/51 可任选默认随机发货需要其他型号拍时可留言或和客服联系。

水温控制:

1.数码管显示温度测量值和报警值,通过按键调节温度阀值,

2.当测量温度低于阀值下限时,继电器1工作(可用于启动加热器工作);

3.当测量温3度大于阀值上限时,继电器1停止工作(停止加热器工作),蜂鸣器响。

4.防水温度传感器,即可以测水温又可以测空气的温度,温度精确到小数点后一位显示。

5.温度测量范围:0度到99.9

水位控制:

一.四个led灯指示水位高度;

二.水位高度分别为:0(缺水,四个灯全灭);1/4水位(一个黄灯       亮);1/2水位(二个黄灯亮);3/4水位(三个黄灯亮);1(满水位,三个黄灯和一个红灯全亮)。

三.当测量水位低于1/4时,启动继电器2工作(可用于启动水泵加水);

四.当测量水位高于1时,继电器2停止工作(关闭加水水泵),蜂鸣器响。

本店默认送USB线(如需电池盒请联系客服或者留言哦)

注意:收到产品后对照产品介绍视频测试好
功能,买散件自己焊的要对照元件清单清点好
各元件、
本产品是送全套设计资料包括 程序 源码图
pcb图 仿真 设计文档资料及教程....》
