51单片机土壤湿度检测自动灌溉系统智能浇花浇水成品diy电子设计
销量:59
评论:0
语言: 单片机
推荐指数: 五颗星
产品详情
产品评论(0)

51单片机土壤湿度检测自动灌溉系统智能浇花浇水成品diy电子设计


功能介绍视频:

http://v.youku.com/v_show/id_XMjk2MzA0NDE4MA==.html

其他功能请咨询客服!

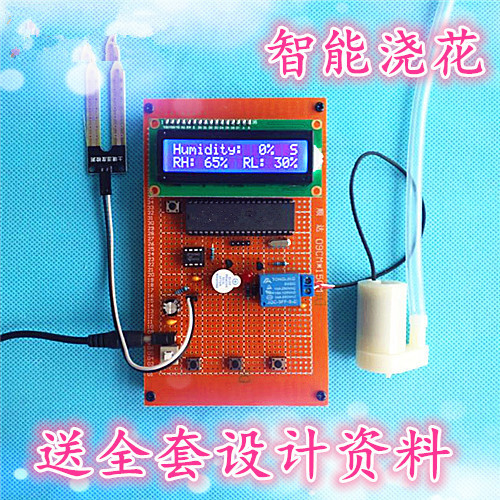

单片机+1602显示+AD转换YL-69土壤湿度传感器+微型潜水泵+按键等设计

2.产品自带单片机上电复位电路、手动复位电路(复位按键)、晶振电路(给单片机提供时钟周期)。


3.采集LCD1602液晶显示土壤湿度,报警参数可以同时显示出来,直观明了。


4.可以设置湿度的上下限报警范围,并具有掉电保存功能,保存在STC单片机内部,上电无需重新设置。


5.当湿度低于下限值时,打开水泵进行抽水自动灌溉同时声光报警,当湿高于上限值时,自动关闭水泵停止灌溉,


6.具有手动模式,按减键手动打开抽水电机,可以按加键手动关闭抽水电机。


7.送配套水泵用的水管。

8. 特点:测量范围广、稳定、操作起来非常方便,上电就可以使用。

· 9.可佩戴下载接口(4个排针),用于连接下载器下载程

, 方便进行升级调试,需要的请联系购买。

操作说明

S0:复位键 S1:设置/保存 S2:/模式切换

S3:/手动浇花

1、 检测:上电水泵转LCD1602显示当前土壤湿度,将土壤湿度传感器放入水中湿度值上升,水泵停止。

2、 按下S2,切换为手动浇花模式,按S3就可以手动开关水泵了。

3、 设定:按下S1设置键,进入预设湿度值调节模式

4、 S2,预设值加

5、 S3,预设值减

6、 设置成功后,再按S1设置键退出,返回到正常模式

本店默认送USB线(如需电池盒请联系客服或者留言哦)

注意:收到产品后对照产品介绍视频测试好
功能,买散件自己焊的要对照元件清单清点好
各元件、

本产品是送全套设计资料包括 程序 源码图


pcb图 仿真 设计文档资料及教程....》
