基于51单片机智能热水器设计

功能及视频介绍:

演示视频:http://v.youku.com/v_show/id_XMjk2MzE1NDQzMg==.html

复制链接到浏览器打开即可观看

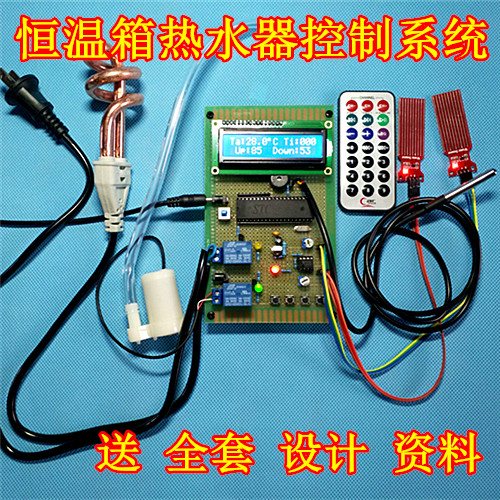

  • 1.本设计采用STC89C52单片机作为主控制芯片。

  • 2. 采用LCD1602液晶显示、DS18B20防水型温度传感器测温和DS1302时钟芯片掉电走时,液晶显示当前的时间、温度、温度上下限值和定时时间;

  • 3.   红外遥控和手动按键双输入设置参数,温度上下限值可以按键设置,设置的值可以掉电存储到单片机内部EEPROM,掉电不需重新调整数据,更加方便快捷实用;

  • 4. 可以显示和设置,可以随意设置开启和关闭热水器控制系统,这样更加智能和节能;

  • 5. 当温度低于下限的时候温度控制继电器(下)吸合,待温度高于上限的时候继电器断开,继电器可以接负载;(默认没有负载,可以接220v防水加热管.

  • 6. 采用两个水位传感器和LM393电压比较器检测上、下水位功能,水少不加热并启动水位控制继电器(上)吸合模拟加水,当水加至水位上限时,继电器断开停止加水.

  • 7. 热水器工作加热和加水时有相应的指示灯(红灯代表缺水,黄灯代表加水,绿灯代表加热),整个系统有蜂鸣器提示音,实现声光提示;

  • 8. 按键可以设置水温的控制范围,五个按键功能:设置、加、减、确定、单独的是复位按键;

  • 9. 附加功能:外加红外遥控具备按键的全部功能,遥控可达10m左右。

    本店默认送USB线(如需电池盒请联系客服或者留言哦)

    注意:收到产品后对照产品介绍视频测试好
    功能,买散件自己焊的要对照元件清单清点好
    各元件、
  • 本产品是送全套设计资料包括 程序 源码图
    pcb图 仿真 设计文档资料及教程....》
